奥林巴斯Olympus超声波水浸探头A389S-SU
详细信息
| 品牌:奥林巴斯Olympus | | 型号:A389S-SU | | 加工定制:否 | |
| 适用对象:超声波探伤仪探头 | | 名称:A389S-SU-F2.95IN-PTF水浸探头 | | 频率:15MHz | |
| 聚焦类型:未聚焦 | | 用途:超声水浸检测 | | 接口类型:UHF | |
仪景通Evident原美国Olympus奥林巴斯水浸探头,也叫单晶纵波探头、超声波换能器;水浸聚焦探头,用于水浸超声C扫描检测系统、超声波探伤仪、相控阵探伤仪配套使用
品牌:仪景通Evident(原奥林巴斯OLYMPUS)
频率:MHz
探头接口:UHF
代理商:上海遂欧仪器有限公司
水浸式探头是一种单晶纵波探头,装有一种在声学上与水相配的四分之一波长的层面。水浸式探头为将被测工件部分或全部浸入水中进行检测的应用而设计;水浸检测可以快速完成均匀的耦合,从而可迅速对工件进行扫查。可在探头上安装聚焦透镜,以在检测工件的某些特殊区域时提高探头的灵敏度和检测性能。水浸式探头可以根据要求,在给定频率和晶片尺寸所允许的聚焦范围内进行球形或圆柱形聚焦。

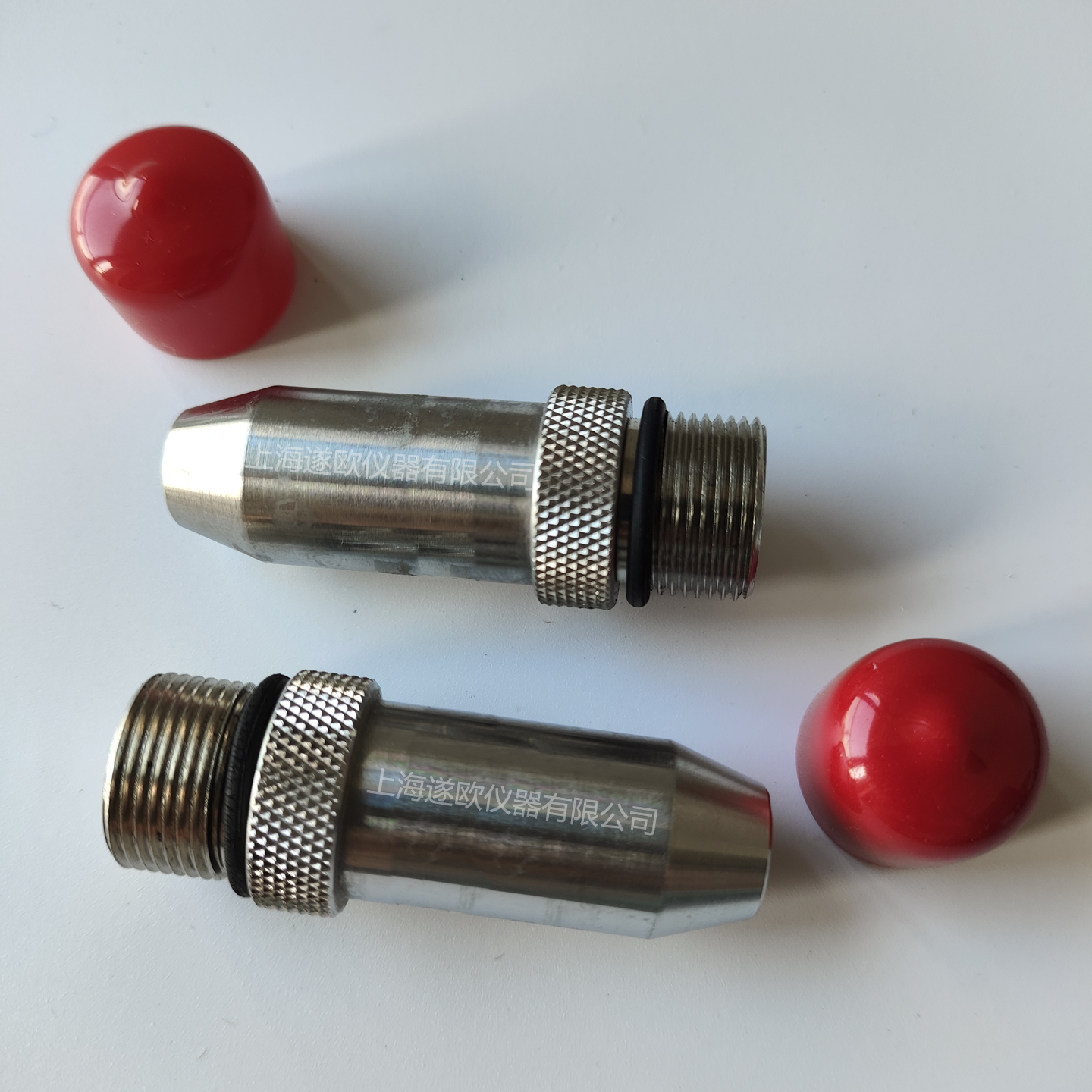

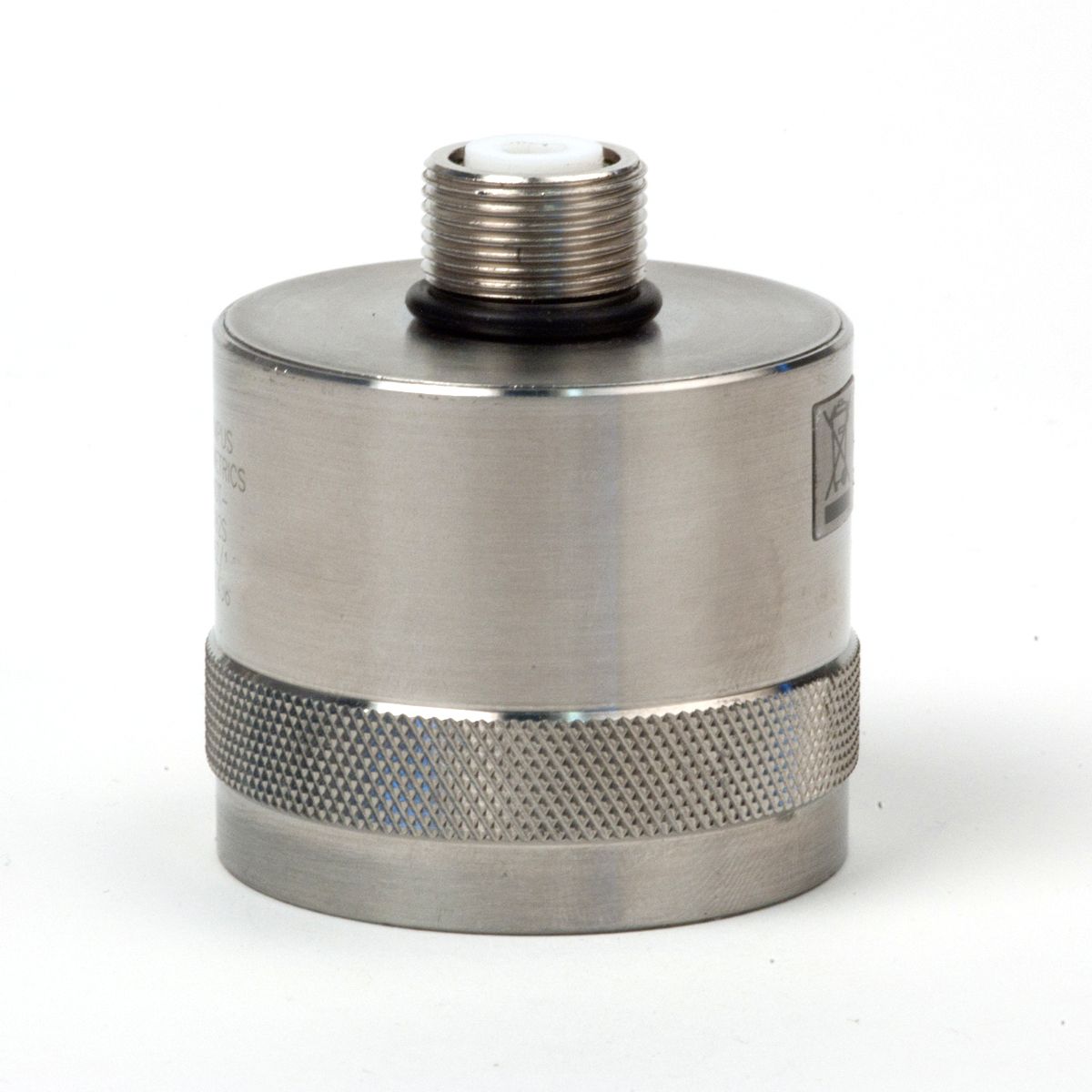

大直径外壳
• 大直径晶片增加了近场长度,可以得到较长的聚焦长度。
• 较大的直径可增加扫查步进距离。
• 对于具有挑战性的应用,还备有低频、大直径晶片的探头。
可提供具有各种尺寸晶片和外壳的探头,配有平直型UHF连接器和303不锈钢箱式外壳。
优势
• 水浸技术提供了一种均匀耦合的方法。
• 四分之一波长的匹配层加强了声能的输出。
• 防腐蚀的303不锈钢外壳带有镀铬黄铜制连接器。
• 射频屏蔽功能可以提高关键性应用的信噪比特性。
• 除了笔刷式探头的所有水浸探头都可进行球面(点)聚焦或柱面(线)聚焦。
• 用户定制的聚焦长度可根据用户需求聚焦声束,以提高检测小反射体的灵敏度。
应用
• 自动扫查。
• 在线厚度测量。
• 探测管道、棒材、管件、平板及其它类似部件中的缺陷。
• 基于渡越时间和波幅的成像功能。
• 穿透检测。
• 材料分析及声速测量。
使用注意事项:探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间,以保证其使用寿命。
ACCUSCAN-S系列探头可在轴向分辨率不是很重要的情况下提供很好的灵敏度。一般来说,这个系列的波形持续较长,频率带宽相对来说较窄。
CENTRASCAN系列探头压电复合材料晶片可在难于穿透的材料中提供很好的灵敏度和信噪比。对于塑料和其它低阻抗材料,它们具有很好的声匹配性能。
VIDEOSCAN系列探头是一种可以提供强阻尼宽带性能的非调谐的探头。在需要好的轴分辨率或距离分辨率的应用中,或在衰减性强或易散射的材料上进行对信噪比要求较高的测试中,这种探头是很好的选择。
|

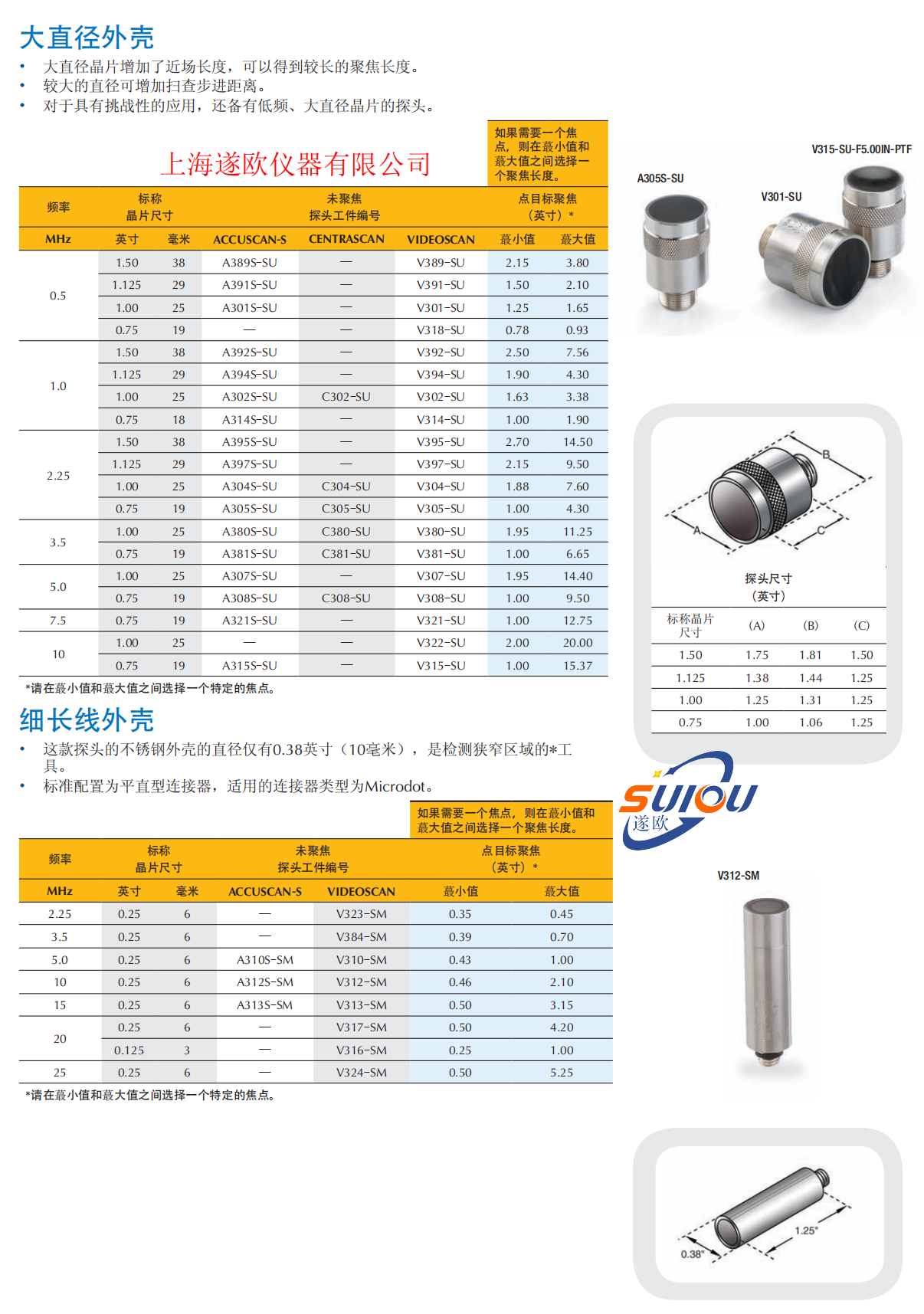

如果需要一个焦点,
则在蕞小值和蕞大值之间选择一个聚焦长度。 |
频率 |
标称
晶片尺寸 |
未聚焦
探头工件编号 |
点目标聚焦(英寸)* |
MHz |
英寸 |
毫米 |
ACCUSCAN-S |
CENTRASCAN |
VIDEOSCAN |
蕞小值 |
蕞大值 |
0.5 |
1.5 |
38 |
A389S-SU |
- |
V389-SU |
2.15 |
3.8 |
1.125 |
29 |
A391S-SU |
- |
V391-SU |
1.5 |
2.1 |
1 |
25 |
A301S-SU |
- |
V301-SU |
1.25 |
1.65 |
0.75 |
19 |
- |
- |
V318-SU |
0.78 |
0.93 |
1 |
1.5 |
38 |
A392S-SU |
- |
V392-SU |
2.5 |
7.56 |
1.125 |
29 |
A394S-SU |
- |
V394-SU |
1.9 |
4.3 |
1 |
25 |
A302S-SU |
C302-SU |
V302-SU |
1.63 |
3.38 |
0.75 |
18 |
A314S-SU |
- |
V314-SU |
1 |
1.9 |
2.25 |
1.5 |
38 |
A395S-SU |
- |
V395-SU |
2.7 |
14.5 |
1.125 |
29 |
A397S-SU |
- |
V397-SU |
2.15 |
9.5 |
1 |
25 |
A304S-SU |
C304-SU |
V304-SU |
1.88 |
7.6 |
0.75 |
19 |
A305S-SU |
C305-SU |
V305-SU |
1 |
4.3 |
3.5 |
1 |
25 |
A380S-SU |
C380-SU |
V380-SU |
1.95 |
11.25 |
0.75 |
19 |
A381S-SU |
C381-SU |
V381-SU |
1 |
6.65 |
5 |
1 |
25 |
A307S-SU |
- |
V307-SU |
1.95 |
14.4 |
0.75 |
19 |
A308S-SU |
C308-SU |
V308-SU |
1 |
9.5 |
7.5 |
0.75 |
19 |
A321S-SU |
- |
V321-SU |
1 |
12.75 |
10 |
1 |
25 |
- |
- |
V322-SU |
2 |
20 |
0.75 |
19 |
A315S-SU |
- |
V315-SU |
1 |
15.37 |
