奥林巴斯Olympus单晶探头V1011
详细信息
| | 品牌：奥林巴斯Olympus | | 型号：V1011 | | 加工定制：否 | |
| | 适用对象：超声波探伤仪探头 | | 名称：V1011标准接触式探头 | | 频率：0.1MHz | |
| | 晶片尺寸：38mm | | 接口类型：BNC | | 用途：检测平板、坯材、棒材、锻件、铸件、挤压成形件及多种其它金属 | |
| | 外壳：303不锈钢外壳 | | | | | |

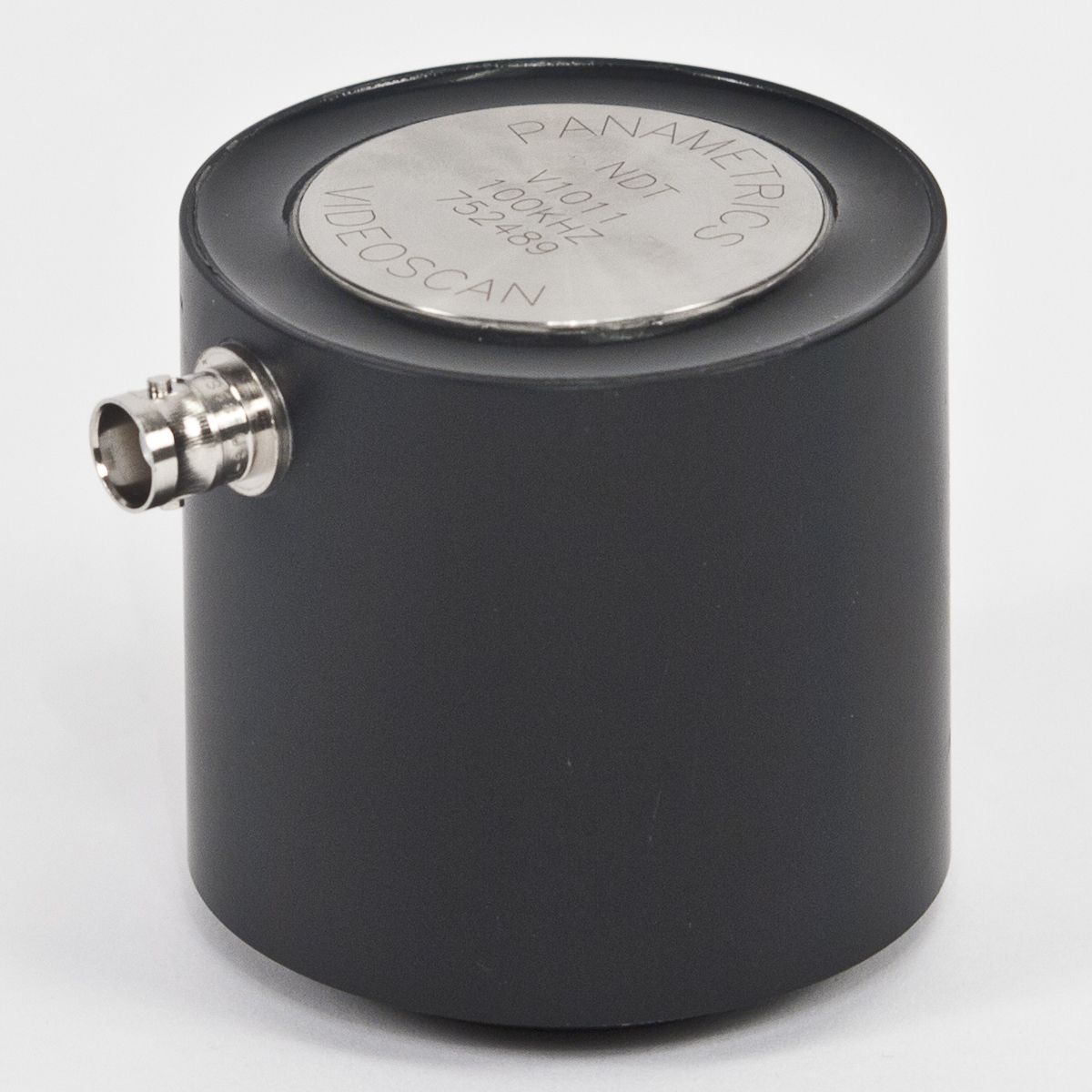

仪景通原美国Olympus奥林巴斯V1011接触式探头，也叫V1011单晶探头、超声波换能器
品牌：仪景通Evident（原奥林巴斯OLYMPUS）
频率：0.1MHz
探头接口：BNC
代理商：上海遂欧仪器有限公司
V1011接触式探头是一种可与被检工件直接接触的单晶纵波探头。工业超声波探头常见分类有：直探头、斜探头、单晶直探头、双晶直探头，单晶斜探头、双晶斜探头、软膜探头、保护膜探头、水浸探头、相控阵探头
标准接触式探头
• 探头的舒适套筒外形设计便于在带手套时轻松抓取和平稳操控
• 303不锈钢外壳
• 大直径晶片增加了声能和覆盖区域
• 标准连接器样式为直角型BNC（RB），也可以是平直型BNC（SB）
应用
• 垂直声束缺陷探测和厚度测量。
• 分层缺陷的探测和定量。
• 材料特性评价和声速测量。
• 检测平板、坯材、棒材、锻件、铸件、挤压成形件及多种其它金属与非金属部件。
• 可在50°C（122°F）的高温下持续使用。
ACCUSCAN-S系列探头可在轴向分辨率不是很重要的情况下提供很好的灵敏度。一般来说，这个系列的波形持续较长，频率带宽相对来说较窄。
CENTRASCAN系列探头压电复合材料晶片可在难于穿透的材料中提供很好的灵敏度和信噪比。对于塑料和其它低阻抗材料，它们具有很好的声匹配性能。
VIDEOSCAN系列探头是一种可以提供强阻尼宽带性能的非调谐的探头。在需要好的轴分辨率或距离分辨率的应用中，或在衰减性强或易散射的材料上进行对信噪比要求较高的测试中，这种探头是很好的选择。
参数选型表
| 频率 |
标称
晶片尺寸 |
探头
工件编号 |
| MHz |
英寸 |
毫米 |
ACCUSCAN-S |
CENTRASCAN |
VIDEOSCAN |
| 10 |
0.5 |
13 |
A111S-RB |
|
V111-RB |
| 7.5 |
0.5 |
19 |
|
|
V120-RB |
5 |
0.5 |
13 |
A109S-RB |
|
V109-RB |
| 0.75 |
19 |
A108S-RB |
|
V108-RB |
| 1 |
25 |
A107S-RB |
|
V107-RB |
3.5 |
0.5 |
13 |
A182S-RB |
|
V182-RB |
| 0.75 |
19 |
A181S-RB |
|
V181-RB |
| 1 |
25 |
|
|
V180-RB |
2.25 |
0.25 x 1 |
6 x 25 |
A188S-RB |
|
|
| 0.5 |
13 |
A106S-RB |
|
V106-RB |
| 0.75 |
19 |
A105S-RM |
|
V105-RB |
| 1 |
25 |
A104S-RB |
|
V104-RB |
| 1.125 |
29 |
A197S-RB |
|
V197-RB |
| 1.5 |
39 |
A195S-RB |
|
V195-RB |
1 |
0.5 |
13 |
A103S-RB |
C103-SB |
V103-RB |
| 0.75 |
19 |
A114S-RB |
|
|
| 1 |
25 |
A102S-RB |
|
V102-RB |
| 1.125 |
29 |
A194S-RB |
|
V194-RB |
| 1.5 |
39 |
A192S-RB |
|
V192-RB |
0.5 |
1 |
25 |
A101S-RB |
|
V101-RB |
| 1.125 |
29 |
A191S-RB |
|
V191-RB |
| 1.5 |
39 |
A189S-RB |
|
V189-RB |
| 0.25 |
1.5 |
39 |
|
|
V1012 |
| 0.1 |
1.5 |
39 |
|
|
V1011 |
