DHC713-RM双晶探头奥林巴斯Olympus
详细信息
| | 品牌：奥林巴斯Olympus | | 型号：DHC713-RM | | 加工定制：否 | |
| | 适用对象：超声波探伤仪探头 | | 名称：DHC713-RM齐头外壳双晶探头 | | 频率：10MHz | |
| | 晶片尺寸：6mm | | 应用：探测铸件和锻件中的多孔性、夹杂物、裂纹及分层等缺陷 | | | |
仪景通Evident（原美国Olympus奥林巴斯）DHC713-RM探头，工业超声波探头常见分类有：直探头、斜探头、单晶直探头、双晶直探头，单晶斜探头、双晶斜探头、软膜探头、保护膜探头、水浸探头、相控阵探头

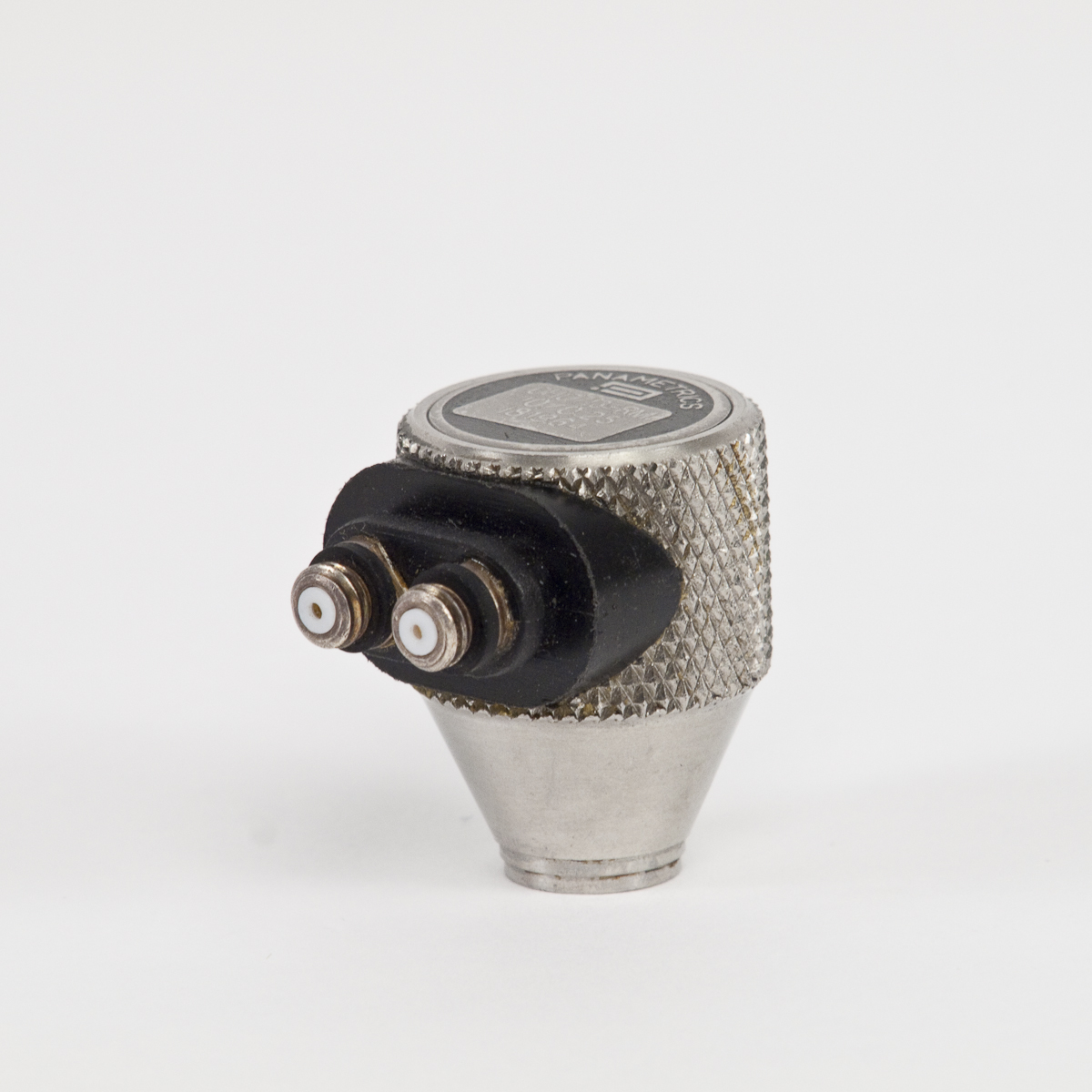

DHC713-RM双晶探头，也叫DHC713-RM齐头外壳双晶纵波探头
品牌：仪景通Evident（原奥林巴斯OLYMPUS）
频率：10MHz
晶片尺寸：0.25英寸（6mm）
代理商：上海遂欧仪器有限公司
DHC713-RM双晶探头
双晶探头在同一个外壳中装有由隔音屏障分开的两个晶片。一个晶片发射纵波，另一个晶片作为接收器接收声波。
优势
• 改进了近表面的分辨率。
• 避免了高温应用所需的多延迟块。
• 在粗糙或弯曲表面上的耦合效果好。
• 减少了粗晶粒或易散射材料中的直接反向散射噪音。
• 将低频单晶探头的穿透性能与高频单晶探头的近表面分辨率性能结合在一起。
• 可与曲面工件外形相吻合，紧贴在工件的表面。
应用
• 剩余壁厚测量。
• 腐蚀/侵蚀监控。
• 焊缝覆盖和覆层的粘胶/脱胶检测。
• 探测铸件和锻件中的多孔性、夹杂物、裂纹及分层等缺陷。
• 探测螺栓或其它圆柱形部件中的裂纹。
• 等于或小于5.0 MHz的探头可承受的蕞高温度为425°C（800°F）；7.5 MHz和10 MHz的探头可承受的蕞高温度为175°C（350°F）。表面温度在90°C（200°F）到425°C（800°F）的情况下，建议使用的占空因数为蕞多10秒钟接触，然后进行蕞少1分钟的空气冷却（不适用于袖珍尖端双晶）。
齐头外壳双晶
• 金属防磨环延长了探头的寿命。
• 在探头面需要重做表面处理时，防磨指示器会提供参考信息。
• 滚花，303不锈钢外壳。
• 可更换线缆的设计（备有带应变泄落功能的特殊双线缆）。
| 频率 |
标称
晶片尺寸 |
探头
工件编号 |
| MHz |
英寸 |
毫米 |
| 1 |
0.50 |
13 |
DHC703-RM |
| 2.25 |
0.50 |
13 |
DHC706-RM |
| 0.25 |
6 |
DHC785-RM |
| 5 |
0.50 |
13 |

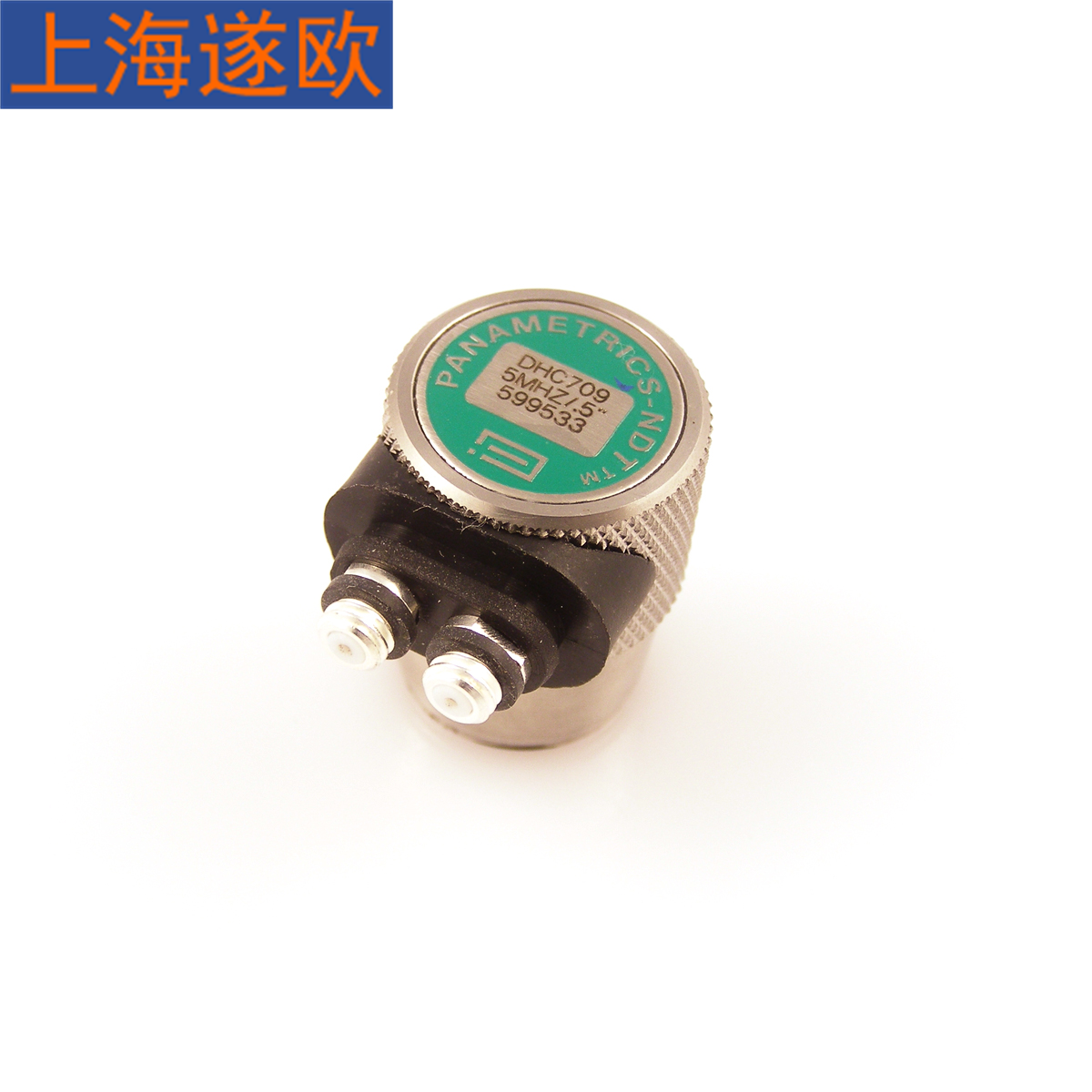

DHC709-RM |
| 0.25 |
6 |
DHC711-RM |
| 10 |
0.25 |
6 |
DHC713-RM |
指尖双晶
• 滚花外壳，除了6毫米（0.25英寸）晶片尺寸的探头。
• 高强度柔韧的1.8米（6英尺）密封线缆（适用于BNC或大 LEMO 1连接器）。
| 频率 |
晶片尺寸 |
|
探头/工件编号 |
| MHz |
英寸 |
毫米 |
适用的BNC连接器 |
适用的大LEMO连接器 |
| 1.0 |
0.75 |
19 |
D714-RP |
D714-RPL1 |
| 0.50 |
13 |
D703-RP |
D703-RPL1 |
| 2.25 |
0.75 |
19 |
D705-RP |
D705-RPL1 |
| 0.50 |
13 |
D706-RP |
D706-RPL1 |
| 0.375 |
10 |
D771-RP |
D771-RPL1 |
| 0.25 |
6 |
D785-RP |
D785-RPL1 |
| 3.5 |
0.75 |
19 |
D781-RP |
D781-RPL1 |
| 0.50 |
13 |
D782-RP |
D782-RPL1 |
| 0.375 |
10 |
D783-RP |
D783-RPL1 |
| 0.25 |
6 |
D784-RP |
D784-RPL1 |
| 5.0 |
0.75 |
19 |
D708-RP |
D708-RPL1 |
| 0.50 |
13 |
D709-RP |
D709-RPL1 |
| 0.375 |
10 |
D710-RP |
D710-RPL1 |
| 0.25 |
6 |
D711-RP |
D711-RPL1 |
| 7.5 |
0.50 |
13 |
D720-RP |
D720-RPL1 |
| 0.25 |
6 |
D721-RP |
D721-RPL1 |
| 10 |
0.50 |
13 |
D712-RP |
D712-RPL1 |
| 0.25 |
6 |
D713-RP |
D713-RPL1 |
