EVA-625-FD电梯综合乘运质量检测仪

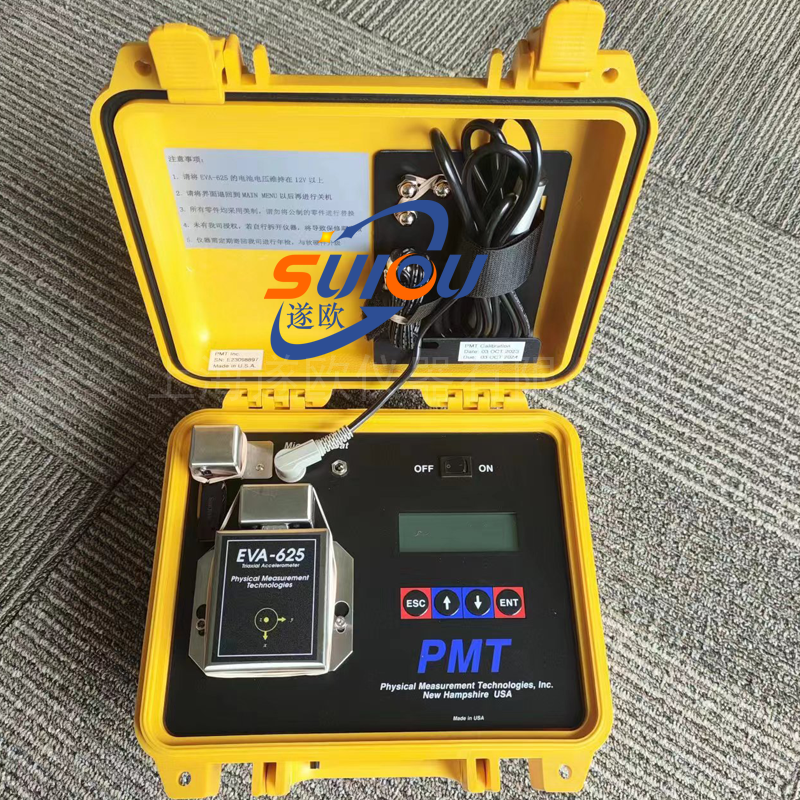

一．EVA-625电梯综合乘运质量检测仪主机

EVA-625是一台高精度加速度和声音记录仪，它于记录电梯和自动扶梯的振动和噪声。该系统的基本部件为：三维加速度、话筒、内部数字电路、液晶显示、四键键盘、触发／停止开关和电池。其系统特点如下：

• 高精度，宽（频）带的频响可降至0Hz的三维加速度
• 带负载的快速响应的声音记录装置
• 电梯/扶梯实时振动和转速操作方式
• 符合ISO测量标准
• 可移式三维加速度测量模块
• 便携式，用电池，小巧，坚固可靠，使用.其方便
• 坚固的硬件设计保证了仪器的正确性和可靠性

二 EVA-625-FD 电梯综合性能测试仪

振动分析软件

PMT公司提供的EVA振动分析工具软件，可安装于个人电脑后，启动软件即可建立被测量电梯/扶梯的档案，引入EVA-625主机的测量信息，作相关的频谱分析并生成数据报告，能完成打印、储存等一系列功能。分析软件特点如下：

• 分析软件可在WindowsXP环境下运行；
• 符合ISO个性化响应，加速度、速度、颤动、声音等时间历史显示
• 频谱分析性能，可编程滤波和采样速率可选
• 符合ISO个性化响应和用户可编程数字滤波
• 用户自定义测量单位和图形标值，逻辑框放大和翻阅
• 项目规格说明分析和数据汇编
• 包括振动、噪声特性，图形，数据等多份报告

EVA—625-FD电梯综合乘运质量检测仪规格说明

CPU：8XC52系列

显示：4行20列液晶显示

键盘：1X4触摸键

通讯：RS232，57600波特率

电池：12V可充电酸铅电池

充电器：通用电压

传感器：3个加速度（X，Y，Z三维）

一个电容式话筒

A/D转换：13位（自校正）

滤波：（加速度通道）80Hz 或 160Hz

采样速率:可编程 256 或 512

频响：加速度 0-80 或 0-160Hz

话筒 8K Hz 2秒

范围：加速度 +1.5g to –1.5g

话筒 40 to 90db

分辨率：加速度 0.0006g，话筒 1db

数据存储：4通道700秒

主机环境：Windows2000以上

携带箱： 树脂，防水

尺寸：27.3L X 24.7W X 12.7D(厘米)

重量：4.3公斤
