美国DAKOTA达高特超声波测厚仪PZX-7
详细信息
| | 品牌：美国DAKOTA达高特 | | 型号：PZX-7 | | 加工定制：否 | |
| | 测量范围：0.15–914.4 mm | | 测量误差：±3% | | 测量分辨率：0.001mm | |
| | 数据存储：选配 | | 工作频率：5-20 MHz | | 外形尺寸：63.5x131.3x31.5 mm | |
| | 材料声速范围：305~18542m/s | | 脉冲重复频率：200Hz | | 显示刷新频率：10Hz | |
| | 增益：自动和手动控制 | | 重量：312g | | | |
美国DAKOTA达高特PZX-7/PZX-7DL超声波测厚仪新款替代型号为PZX1/PZX1-DL采用挤压铝制机身，可以对薄壁材料(范围 0.15 – 25.4mm)执行其精的高分辨率测量，带有镀镍铝端盖(垫圈密封)，经久耐用。
品牌：Dakota
型号：PZX-7（新款PZX1）
量程：0.15–914.4(钢)
分辨率：0.01或0.001mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
代理商：上海遂欧仪器有限公司
产品简介：

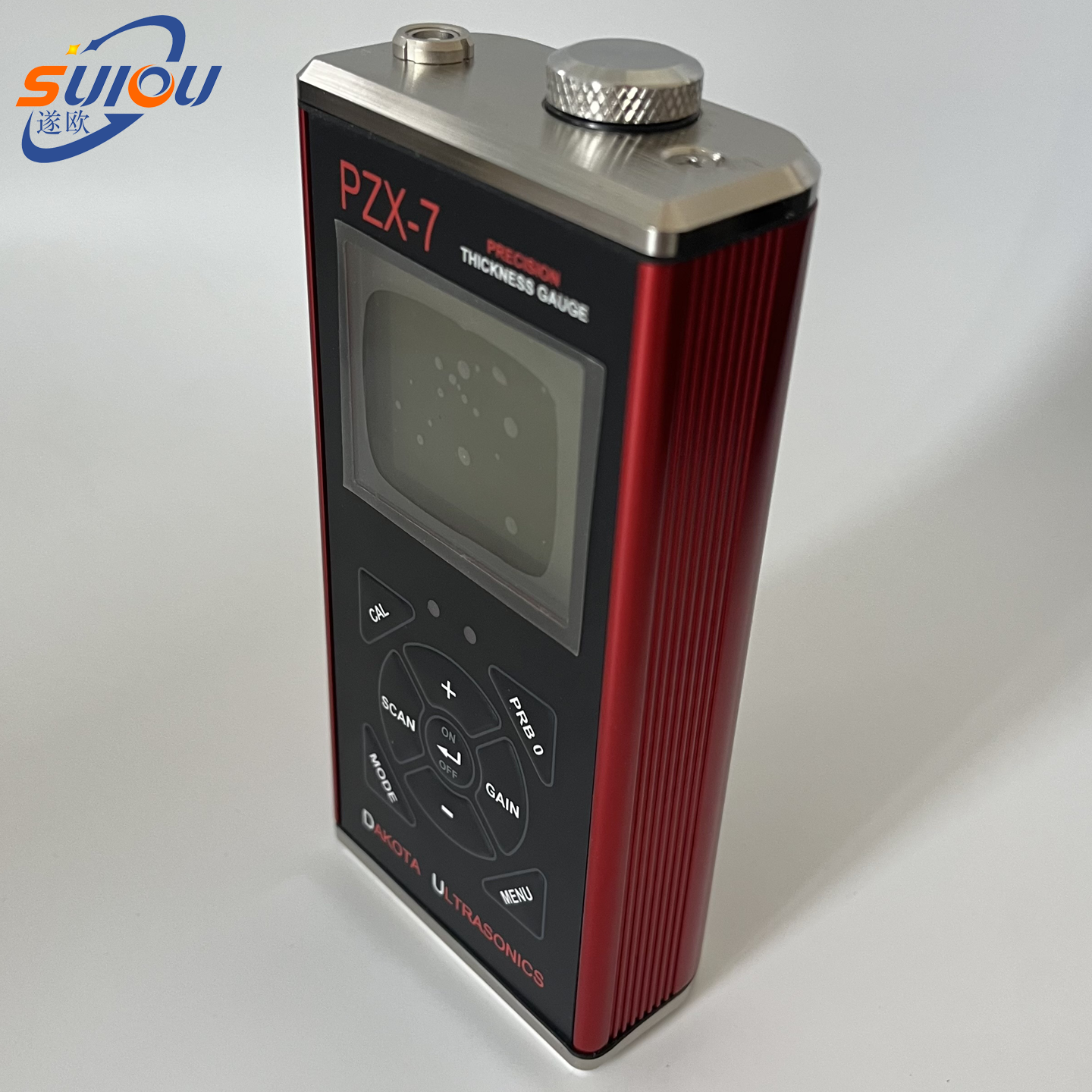

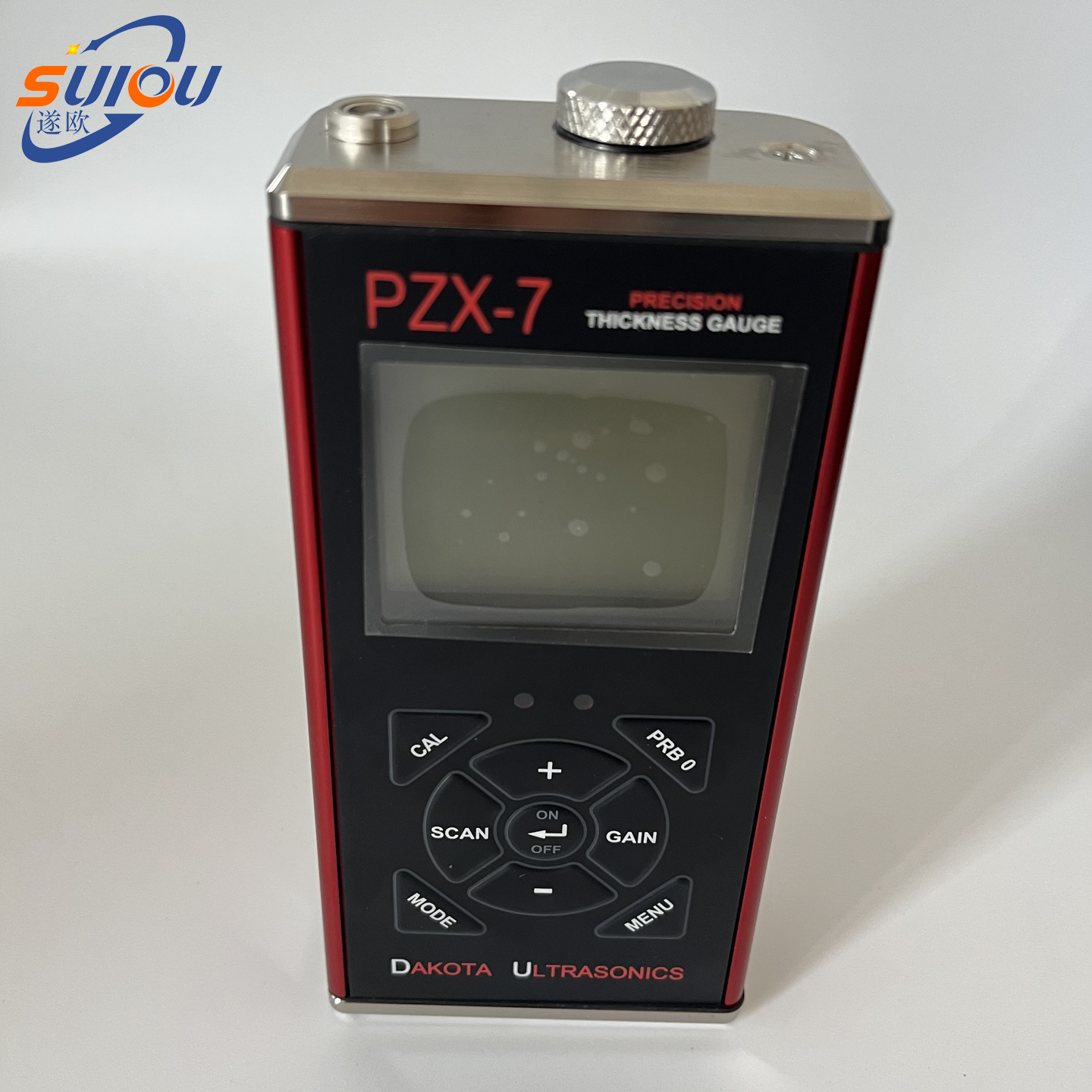

PZX-7 系列测厚仪采用挤压铝制机身，带有镀镍铝端盖(垫圈密封)。
它们由 120MHz FPGA 定时供电，并具有 10Hz 显示更新率。
可以使用高速扫描功能以 100Hz 的速度显示扫描期间发现的zui低读数。
差分模式允许您显示与输入的标称值的 +/- 差异。您还可以使用声音和视觉指示器设置报警上限和下限。
除了各种厚度测量模式外，还有一个 VX 功能，可让您根据速度测量球化度测试。
通过选择数据记录版本 (PZX-7 DL)，您可以获得 40 个文件的连续数据存储，每个文件 250 个读数(总共 10,000 个读数)。
除了标准配件外，该型号还包括一条 USB 下载电缆。
本机不需要软件，因为数据格式为逗号分隔值 (.csv) 文本文件。
特点
- 120MHz FPGA时序电路设计
- 100v尖脉冲发生器
- 多种测量模式：脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自动时间相关增益(TDG)，手动优先
- 单晶延迟块探头和接触式探头(5~20MHz)
- 低温定制液晶显示屏(-30℃)
- CDC兼容的接口，可选串行RS232或蓝牙模块
- USB TypeC数据接口
- 32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据(PZX-7DL)
- IP65防护等级
技术参数
测量
脉冲-回波模式测量范围： 1.0~914.4mm(钢)
回波-回波模式测量范围： 延迟块探头0.152~25.4mm；接触式探头1.0~152.4m
界面-回波模式测量范围： 延迟块探头1.524~25.4m
塑料模式测量范围： 石墨延迟块探头0.127~6.35mm，取决于材料、探头频率和直径
单位：英制和公制
分辨率：0.01或0.001mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：自动和手动控制
时间相关增益(TDG)：在所有测量模式中实现

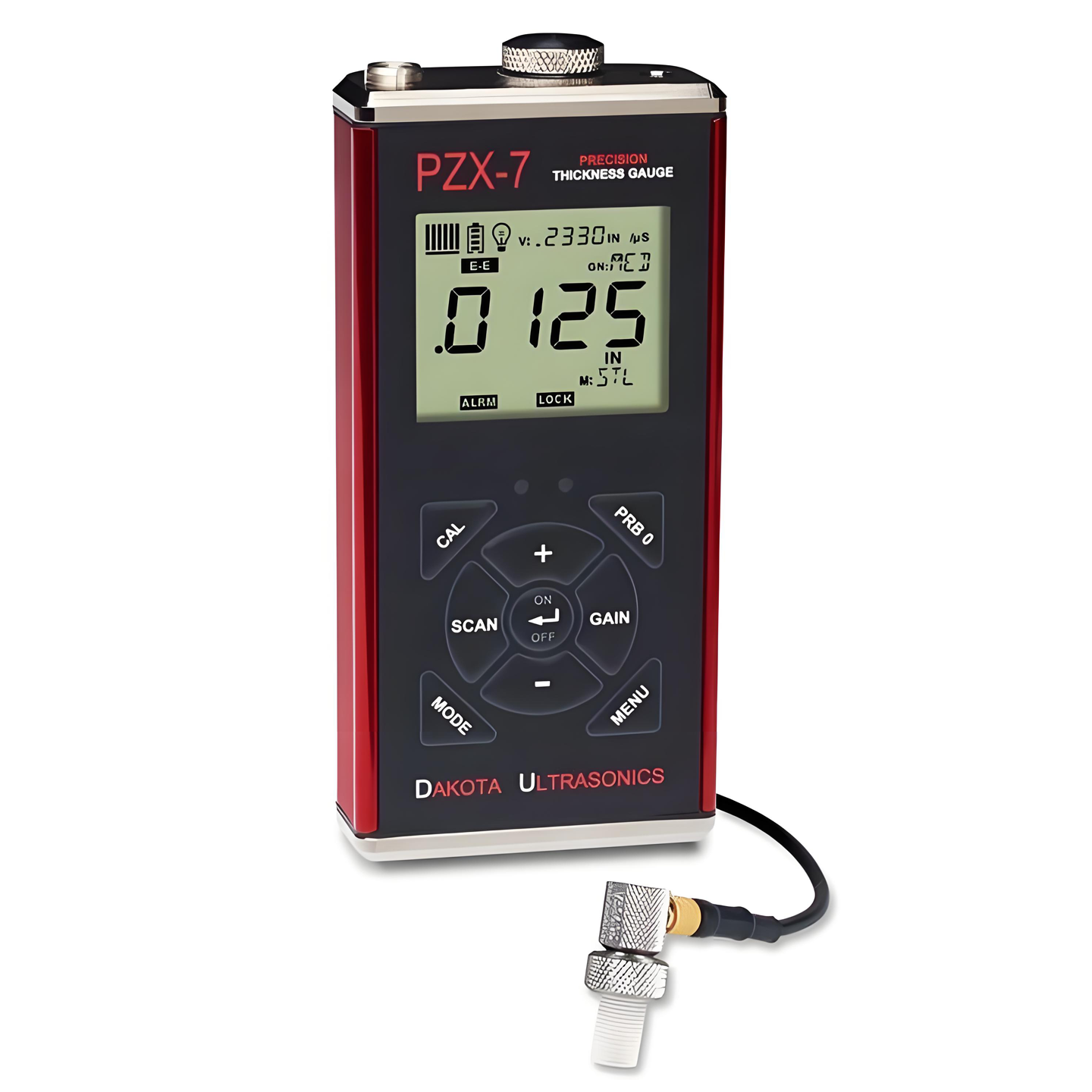

显示
多功能7段4位半数字液晶显 示器，数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区，用于显示信 息和数值
附加的图标表示功能和模式
可选择背光(开/关/自动)，可选择亮度(低/中/高)
条形读数稳定性/重复性指示
功能
探头类型： 单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式： 显示扫描期间的*小读数，扫描频率为100Hz
差值模式： 显示测量值和标称值的差值
报警模式： 上下限声光报警
声速测量模式：用于球化率的测量
探头
5~20MHz单晶延迟块探头和接触式探头
LEMO 00接口，1.2米探头线
可定制用于特殊应用的探头
存储
可存储40组，每组250个数据，一共10000个数据(PZX-7DL)
其他
键盘： 防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电。
重量：312g(含电池)
尺寸：63.5x131.3x31.5mm
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装

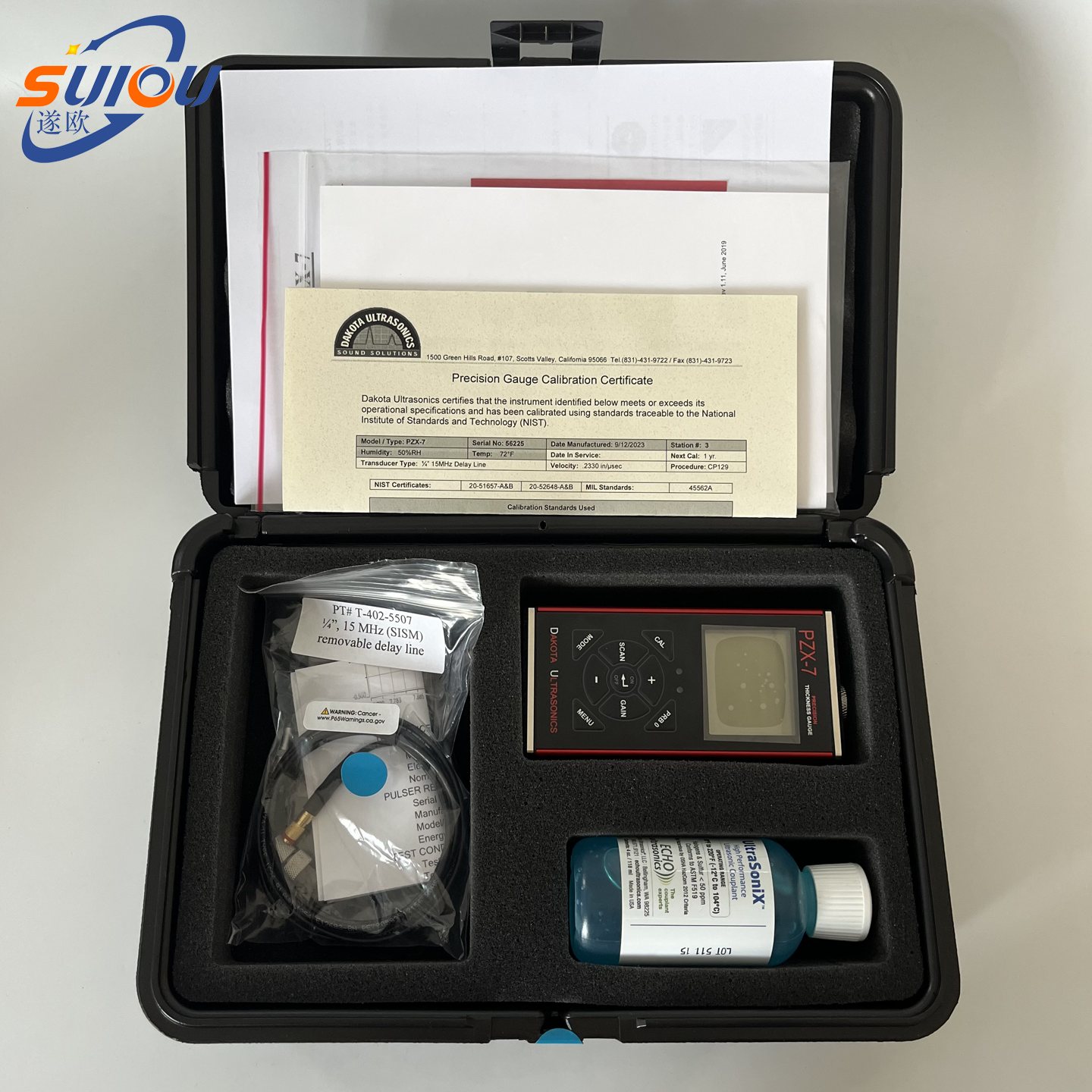

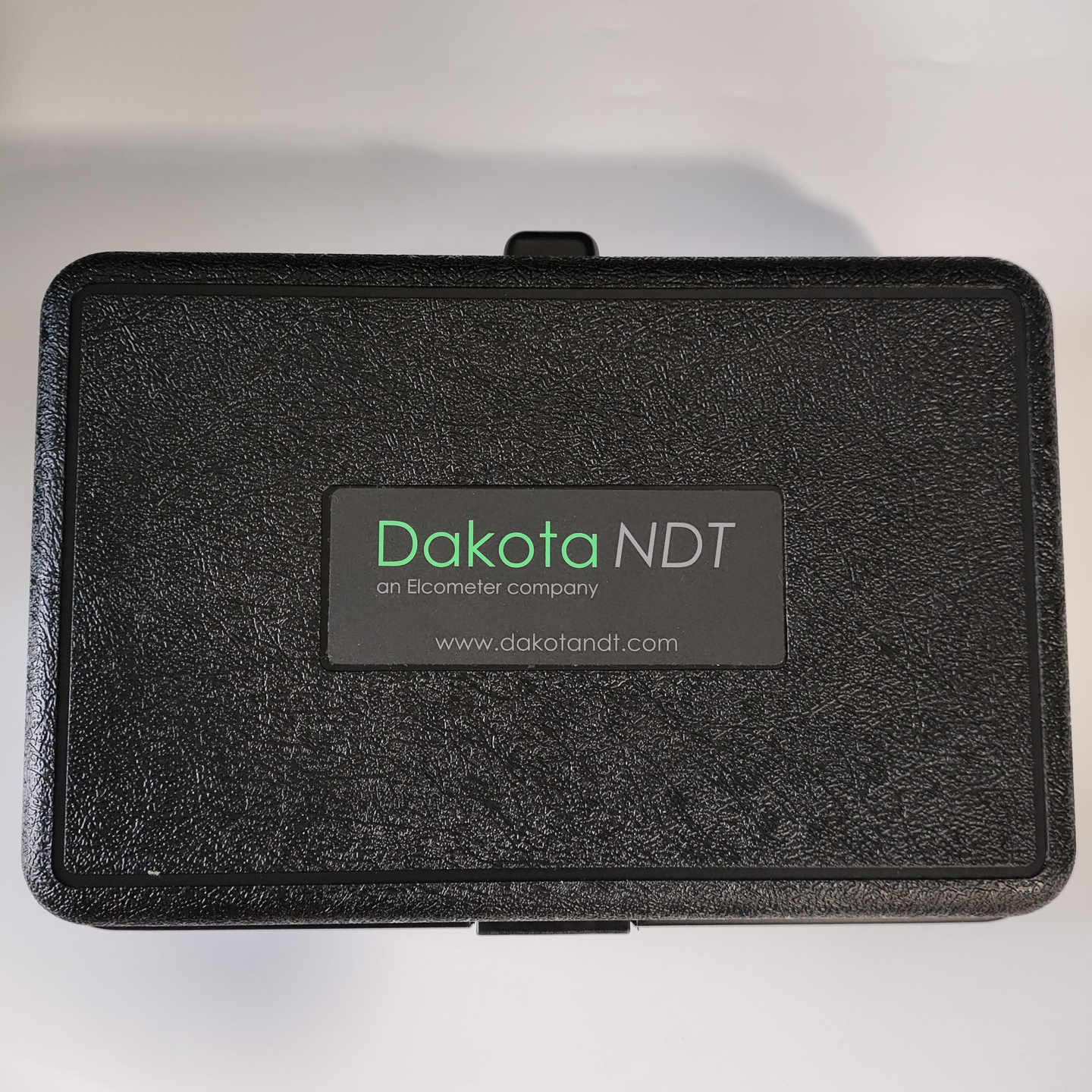

包装：ABS工程塑料箱
出厂证书：工厂校准可追溯到NIST和MILSTD-45662A标准
常用探头：
| 探头型号 |
频率 |
晶片直径 |
探头防磨面直径 |
测量范围 |
说明 |
| PT-402-5507 |
15MHz |
6.35mm |
- |
0.152~25.4mm |
标准延迟块探头(标配探头) |
| PT-402-6507 |
20MHz |
6.35mm |
- |
0.152~19.05mm |
延迟块探头 |
| PT-4903-2875 |
5MHz |
3.18mm |
6.35mm |
0.508~76.2mm |
接触式探头 |
| PT-4903-4875 |
10MHz |
3.18mm |
6.35mm |
0.254~76.2mm |
接触式探头 |
| PT-4023-2855 |
5MHz |
6.35mm |
9.53mm |
0.508~152mm |
接触式探头 |
| PT-4023-4855 |
10MHz |
6.35mm |
9.53mm |
0.254~152mm |
接触式探头 |
配件：
| 配件名称 |
型号 |
说明 |
| 延迟块 |
F-000-7102 |
标准延迟块，直径6.35mm，长9.5mm |
| 延迟块 |
F-000-7103 |
标准延迟块，直径6.35mm，长12.7mm |
| 延迟块 |
X-132-0000 |
锥形延迟块，前端直径3.18mm，长9.5mm |
| 延迟块 |
X-532-0000 |
锥形延迟块，前端直径4.76mm，长9.5mm |
| 探头线 |
N-104-0020 |
1.2米长 |
